400-1515-659
400-1515-659
空心玻璃珠在建筑與建材行業(yè)隔熱保溫材料中的應(yīng)用特點
空心玻璃珠（Hollow Glass Microspheres, HGB）作為一種新型無機非金屬材料，憑借其獨特的物理結(jié)構(gòu)和優(yōu)異的性能，在建筑與建材行業(yè)的隔熱保溫領(lǐng)域展現(xiàn)出顯著優(yōu)勢。以下是其核心應(yīng)用特點的技術(shù)解析：
一、材料特性與隔熱機理
微觀結(jié)構(gòu)優(yōu)勢
閉孔結(jié)構(gòu)：空心玻璃珠為直徑10-250μm的球形顆粒，壁厚1-2μm，內(nèi)部填充稀薄氣體（如氮氣），形成大量微觀絕熱腔體。
低熱導(dǎo)率：導(dǎo)熱系數(shù)低至0.03-0.07W/(m·K)，顯著低于傳統(tǒng)材料（如膨脹珍珠巖0.07-0.12W/(m·K)），熱阻性能提升3-10倍。
高抗壓強度：壁厚設(shè)計使其耐壓強度達12.5MPa（石油固井應(yīng)用中），兼顧輕質(zhì)與結(jié)構(gòu)穩(wěn)定性。
熱傳遞抑制機制
氣體導(dǎo)熱限制：內(nèi)部稀薄氣體分子碰撞減少，降低熱傳導(dǎo)效率。
輻射傳熱削弱：球形結(jié)構(gòu)減少熱輻射路徑，表面改性（如TiO?包覆）可進一步提升紅外反射率至96.27%。
對流阻斷：閉孔結(jié)構(gòu)消除氣體對流，適用于高溫差環(huán)境（如建筑外墻經(jīng)受急熱急冷沖擊）。
二、建筑隔熱保溫應(yīng)用場景
反射隔熱涂料體系
功能強化：作為核心填料，與純丙乳液、金紅石型鈦白粉復(fù)合，制備反射隔熱涂料，太陽光反射率達88%，隔熱溫差12.5℃。
復(fù)合效能：通過配方優(yōu)化實現(xiàn)阻隔型、反射型與輻射型隔熱協(xié)同，涂層內(nèi)外溫差可達22.4℃（TiO?包覆微珠案例）。
施工優(yōu)勢：球形結(jié)構(gòu)改善涂料流動性，減少涂層開裂風(fēng)險，推薦干膜厚度≥0.3mm以最大化隔熱效果。
輕質(zhì)復(fù)合材料增強
塑料改性：填充尼龍6、PVC等工程塑料，降低密度15%-20%，提升尺寸穩(wěn)定性與耐熱溫度（馬丁耐熱溫度提高）。
橡膠彈性體：替代部分白炭黑，降低材料密度與加工黏度，同時保持拉伸強度，適用于阻燃隔熱硅橡膠（熱導(dǎo)率0.15W/(m·K)）。
人造建材：調(diào)節(jié)人造大理石、代木密度，改善加工性能（如模具周轉(zhuǎn)速度提升30%），降低固化時間與報廢率。
特種隔熱場景
防火隔離帶：高熔點（>1000℃）與低熱導(dǎo)率結(jié)合，滿足建筑防火規(guī)范要求。
深海浮力材料：替代泡沫發(fā)泡技術(shù)，制備密度0.7g/cm3、耐靜水壓強度高的固體浮力材料，適用于海洋工程。

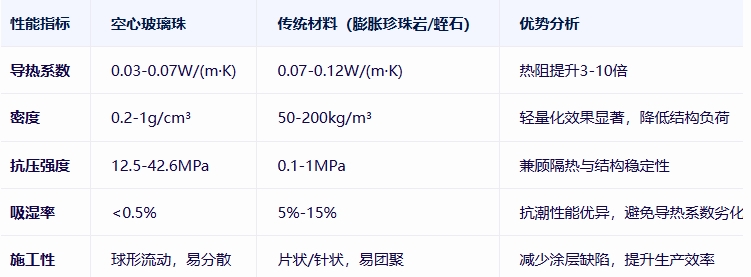

三、性能對比與技術(shù)優(yōu)勢
四、環(huán)保與經(jīng)濟性
資源節(jié)約：低吸油率（0.2-0.7g/cc）減少樹脂用量10%-20%，降低材料成本。
能耗降低：建筑全生命周期能耗減少，助力“雙碳”目標(biāo)（建筑能耗占社會總能耗40%）。
VOC減排：高填充量下涂料黏度穩(wěn)定，溶劑用量減少，VOC指標(biāo)降低30%以上。
五、局限性及改進方向
成本敏感：高端改性產(chǎn)品價格高于傳統(tǒng)填料，需通過規(guī)模化生產(chǎn)降本。
工藝適配：需專用分散設(shè)備避免微珠破碎，建議分步加入法（每次添加剩余量的1/2）。
潮濕環(huán)境：極端濕度下需憎水處理（如硅烷改性），防止吸濕導(dǎo)致導(dǎo)熱系數(shù)上升。
結(jié)論
空心玻璃珠憑借其微觀絕熱結(jié)構(gòu)、低熱導(dǎo)率與輕質(zhì)高強特性，已成為建筑節(jié)能領(lǐng)域的關(guān)鍵材料。在反射隔熱涂料、輕質(zhì)復(fù)合材料及特種隔熱場景中，其性能顯著優(yōu)于傳統(tǒng)材料，且符合綠色建筑發(fā)展趨勢。未來，隨著表面改性技術(shù)與生產(chǎn)工藝優(yōu)化，其應(yīng)用范圍有望進一步拓展至超低能耗建筑與極端環(huán)境工程。
